大模型的参数量及其计算访存开销的理论分析

推理服务系统的根本目标在于降低时延和提高吞吐量，LLM 推理的优化也是如此。首字时延（Time To First Token, TTFT）和吐字时延（Time Per Output Token, TPOT）就是两个非常重要的指标。如何优化 LLM 推理的这两个指标成为近年来学术界热议的问题。在研究这个问题之前，有必要深入理解 LLM 架构，分析其参数量和计算访存开销。

---

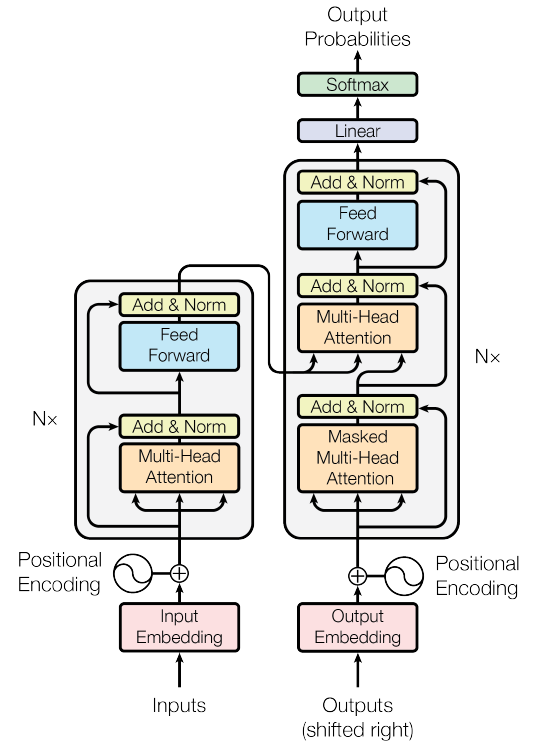

Transformer¹ 是一种 Encoder-Decoder 结构的模型，它被认为是 LLM 的基础模型。此后，诸如 Encoder only 模型（BERT²）、Decoder only 模型（GPT³）、Encoder-Decoder 模型都是在 Transformer 基础之上的变体。但不论是何种结构的 LLM，其内部都主要包含如下 block：

• Multi-Head Self-Attention：多头自注意力
• Feed-Forward：前馈网络
• Add & LayerNorm：层归一化

此外，还包括如下一些 block：

• Token Embedding：词嵌入
• Position Embedding：位置嵌入
• Linear：输出的线性层
• Softmax：激活函数


LLM 超参数定义如下：

超参数	符号表示	Transformer 中的大小
$d_{\textrm{model} }$	M	512
$d_k(d_v)$	D	64
Head	H	8
$d_{ff}$	F	2048

根据论文中的定义，其中 $M = HD$，$F = 4M$。

参数量理论计算

MHA

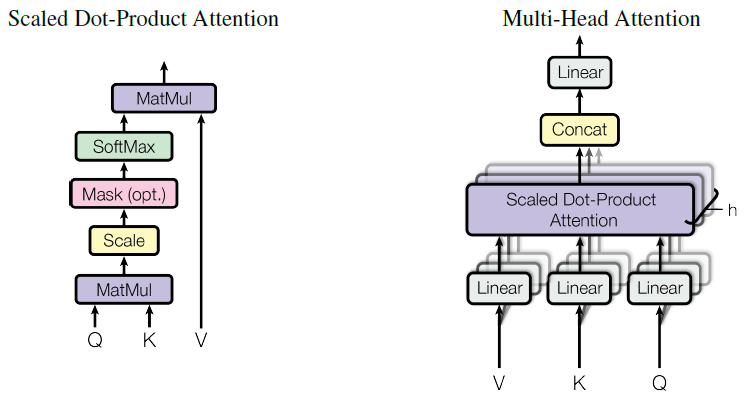

多头自注意力模块的每个 head 都需要 2 次 Self-Attention 的计算，即

$$\text{Attention}(Q, K, V) = \text{Softmax}(\frac{QK^{\top}}{\sqrt{d_k}})V$$

在那之前，需要将每个 token 从 $d_{\textrm{model}}$ 维映射到 $d_k(d_v)$ 维。（在 Transformer 模型中，$d_{\textrm{model}} = 512$，而 $d_k = d_v = \frac{d_{\textrm{model}}}{h} = 64$，这里 $h = 8$。）所以，输入的 $Q, K, V$ 向量都需要进行投影操作，共需 3 个线性变换矩阵 $W_K, W_Q, W_V$，维度均为 (M, D)。


最终将每个 head 拼接起来，得到 $d_v \times h = d_{\textrm{model}}$ 维。这个结果再投影到 $d_{\textrm{model}}$ 维，需 1 个线性变换矩阵 $W_O$，维度为 (M, M)。即

$$\begin{aligned} \text{MultiHead}(Q, K, V) &= \text{Concat}(\text{head}_1, ..., \text{head}_h)W^O \\ \text{where } \text{head}_i &= \text{Attention}(QW^Q_i, KW^K_i, VW^V_i) \end{aligned}$$

因此，多头自注意力模块的总参数量为

$$\begin{aligned} & (d_{\textrm{model}} \times d_{qkv} + d_{qkv}) \times 3 \times h + (d_{\textrm{model}} \times d_{\textrm{model}} + d_{\textrm{model}}) \\ =\ & 4 (d_{\textrm{model}}^2 + d_{\textrm{model}}) \end{aligned}$$

在 $d_{ff}$ 很大的情况下，可以近似认为参数量为 $4d_{\textrm{model}}^2$。

FFN

前馈网络模块由 2 个全连接层，即

$$\begin{aligned} \text{FFN}(x) = \text{ReLU}(xW_1 + b_1)W_2 + b_2 \end{aligned}$$

其中隐藏层 $d_{ff}$ 的维度一般是 $d_{\textrm{model}}$ 的 4 倍。所以参数矩阵 $W_{in}, W_{out}$ 的维度分别为 (M, F) 和 (F, M)。因此，前馈网络模块的总参数量为

$$\begin{aligned} & (d_{\textrm{model}} \times d_{ff} + d_{ff}) + (d_{ff} \times d_{\textrm{model}} + d_{\textrm{model}}) \\ =\ & 2 d_{\textrm{model}} d_{ff} + d_{\textrm{model}} + d_{ff} \end{aligned}$$

Add & LayerNorm

这一模块包含两个操作，一是 Add，即残差连接；二是 Layer Normalization，即

$$\begin{aligned} y = \frac{x - \mu}{\sigma + \epsilon} \times \gamma + \beta \end{aligned}$$

其中，$\mu$ 为均值，$\sigma$ 为标准差，$\epsilon$ 为定值，$\gamma$ 为缩放因子，$\beta$ 为偏移因子。$\gamma, \beta$ 是需要学习的参数，是 (1, M) 维的向量。因此，这部分参数量为

$$2 \times d_{\textrm{model}}$$

Embedding

Token Embedding 过程包含参数，参数量取决于训练数据 token 的数量 vocab_size。参数矩阵的维度为 (vocab_size, M)。

而 Positional Embedding 采用三角函数计算，即

$$\begin{aligned} PE_{(pos, 2i)} &= \sin (pos / 10000^{2i / d_{\textrm{model}}}) \\ PE_{(pos, 2i+1)} &= \cos (pos / 10000^{2i / d_{\textrm{model}}}) \end{aligned}$$

此过程不需要学习，因此没有参数。

Linear & Softmax

从最后一个编码器输出的结果需要经过一个线性层，通过 Softmax 化为概率分布后，选择最大概率的 token 输出。因此，线性层的参数矩阵具有 (M, vocab_size) 维。这部分的参数量为

$$d_{\mathrm{model}} \times \mathrm{vocab_size}$$

参数量估算

LLM 总参数量为上述各部分参数量之和。不考虑输入和输出，按照 GPT 的架构，即 Decoder only，每个 Decoder 共 1 个 MHA、1 个 FFN 和 2 个 Add & LayerNorm。这样我们可以得到参数量为

$$\begin{aligned} & 4 (d_{\textrm{model}}^2 + d_{\textrm{model}}) + \\ & 2 d_{\textrm{model}} d_{ff} + d_{\textrm{model}} + d_{ff} + \\ & 2 \times d_{\textrm{model}} \times 2 \\ \end{aligned}$$

这里我们继续简化，令 $d_{ff} = 4d_{\textrm{model}} = 4d$，得到

$$\begin{aligned} & 4 (d^2 + d) + 2d \times 4d + d + 4d +2d \times 2 \\ =\ & 12d^2 + 13d \end{aligned}$$

当 $d_{\textrm{model}}$ 较大时，Encoder 和 Decoder 部分的参数量和其他部分相比远远更大。因此，要快速估计 LLM 的参数量，一般可以采用 $12d_{\textrm{model}}^2$ 作为估计值。

验证参数量

Transformer

按照上述计算方法，我们首先验证 Transformer 的参数量。

首先，计算一个 Encoder 的参数量。一个 Encoder 包含 1 个 MHA block、1 个 FFN block 和 2 个 Add & LayerNorm，即

$$\begin{aligned} & 4 (d_{\textrm{model}}^2 + d_{\textrm{model}}) + \\ & 2 d_{\textrm{model}} d_{ff} + d_{\textrm{model}} + d_{ff} + \\ & 2 \times d_{\textrm{model}} \times 2 \\ =\ & 4 \times 512 \times (512+1) + \\ & 2 \times 512 \times 2048 + 512 + 2048 + \\ & 2 \times 512 \times 2 \\ =\ & 3,152,384 \end{aligned}$$

接下来，计算一个 Decoder 的参数量。一个 Decoder 包含 2 个 MHA block、1 个 FFN block 和 3 个 Add & LayerNorm，即

$$\begin{aligned} & 4 (d_{\textrm{model}}^2 + d_{\textrm{model}}) \times 2 + \\ & 2 d_{\textrm{model}} d_{ff} + d_{\textrm{model}} + d_{ff} + \\ & 2 \times d_{\textrm{model}} \times 3 \\ =\ & 4 \times 512 \times (512+1) \times 2 + \\ & 2 \times 512 \times 2048 + 512 + 2048 + \\ & 2 \times 512 \times 3 \\ =\ & 4,204,032 \end{aligned}$$

上面计算的只是一个 Encoder 或 Decoder 的参数量。Transformer 的 Encoder-Decoder 的数量均为 6 个。

除此之外，从最后一个编码器输出的结果需要经过一个线性层，通过 Softmax 化为概率分布后，选择最大概率的 token 输出。因此，线性层的参数矩阵具有 (M, vocab_size) 维。在 Transformer 论文中，训练所用的英语和德语对照表的 token 数量为 37,000 个。

因此，不考虑 Embedding，Transformer 的参数量为

$$\begin{aligned} & (3,152,384 + 4,204,032) \times 6 + 37,000 \times 512 \\ =\ & 63,082,496 \end{aligned}$$

这和论文中给出的 65M 的参数量在同一个量级上。只不过，这里没有考虑输入和输出部分的参数量。如果模型足够大，那么参数量主要取决于 Encoder 和 Decoder 部分。

LLaMA

LLaMA⁴ 是基于 Transformer 的 Decoder only 模型。考虑到 LLaMA 是参数量远大于 Transformer 的 LLM，所以我们采用估算法，可以得到下表：

Model	$d_{\textrm{model}}$	Layer	采用 $12d_{\textrm{model}}^2$ 估算	采用 $12d_{\textrm{model}}^2 + 13d_{\textrm{model}}$ 估算
LLaMA-7B	4096	32	6,442,450,944	6,444,154,880
LLaMA-13B	5120	40	12,582,912,000	12,585,574,400
LLaMA-30B	6656	60	31,897,681,920	31,902,873,600
LLaMA-65B	8192	80	64,424,509,440	64,433,029,120

可见，估算值和论文给定的参数量相差无几。同时也说明，LLM 参数量越大，Encoder 和 Decoder 部分的参数量占比也就越大。可以基本上忽略输入输出部分的参数。

计算访存开销

首先需要给出如下两个定义：

• FLOPS (Floating Point Operations Per Second): 每秒浮点运算次数，用于衡量模型计算开销。
• MOPS (Memory Operations Per Second): 每秒内存访问次数，用于衡量模型访存（I/O）开销。

一般地，如果一个系统在单位时间内访存次数越小而计算次数越多，那么该系统的吞吐量就越大。定义算术强度（Arithmetic Intensity⁵）为

$$\begin{aligned} \text{Arithmetic Intensity} = \frac{\text{FLOPS}}{\text{MOPS}} \end{aligned}$$

显然，算术强度越大，系统的吞吐量越高。

全量推理

全量推理阶段，即输入一个完整的 sequence，到输出第一个 token 的过程。其计算和访存开销与 sequence length 和 batch size 直接相关，分别用 $S_{in}$（下面简写为 $S$）和 $B$ 来分别表示其大小。

对于 MHA 的 4 个 proj 算子，即 $W_Q, W_K, W_V, W_O$，其映射的维度都是一致的，即从 $d_{\mathrm{model}}$ 到 $\mathrm{head} \times d_{k}$（或反过来）。这部分的 FLOPS 和 $B, S, M, H, D$ 成正比，即

$$\begin{aligned} \text{FLOPS} & \propto BSMHD \\ &= BSM^2 \end{aligned}$$

由于需要把模型权重和中间激活 tensor 都加载到显存中，其 MOPS 由 2 个部分组成，即

$$\begin{aligned} \text{MOPS} & \propto 2BSM + MHD \\ &= 2BSM + M^2 \end{aligned}$$

其中，常数 $2$ 表示一对显存读写操作，因为中间激活 tensor 需要先读取，再将结果写入显存。

对于 Self-Attention 计算，$Q \times K$ 和 Score（用 $P$ 表示）$\times V$ 这 2 个线性算子的 FLOPS 与 $B, S^2, H, D$ 成正比，即

$$\begin{aligned} \text{FLOPS} & \propto BS^2HD \\ &= BS^2M \end{aligned}$$

不过，由于 Self-Attention 没有模型参数，其 MOPS 由 2 个部分组成，即读取 $Q$ 和 $K$ 向量，将结果写入显存，即

$$\begin{aligned} \text{MOPS} & \propto 2BSHD + BS^2H \\ &= 2BSM + BS^2H \end{aligned}$$

由于 Self-Attention 本质上是计算余弦距离，每个 head 内的向量计算的实际上是内积。这个过程需要额外的多次访存，以存储中间结果。所以，这部分的访存开销和 $B, S^2, H$ 成正比。

最后，对于 FFN 的 2 个线性算子，即 $W_{in}, W_{out}$ 2 个 MLP 层，其 FLOPS 与 $B, S, M, F$ 成正比，即

$$\begin{aligned} \text{FLOPS} & \propto BSMF + BSMF \\ &= 8BSM^2 \end{aligned}$$

其中，加号两边的部分虽然一样，但它们分别表示权重矩阵 $W_{in}, W_{out}$ 和偏置向量 $b_{in}, b_{out}$。

同理，和 MHA 的 4 个 proj 算子类似，FFN 的 MOPS 也由 2 个部分组成，即

$$\begin{aligned} \text{MOPS} & \propto BSM + MF \\ &= BSM + 4M^2 \end{aligned}$$

综上所述，对于 Encoder 的 8 个线性算子，其 FLOPS、MOPS 和算术强度如下表⁶所示：

Stage	FLOPS	MOPS	Arithmetic Intensity
$Q \times W_Q$	$O(BSM^2)$	$O(2BSM+M^2)$	$O\left(\frac{1}{\frac{2}{M}+\frac{1}{BS} }\right)$
$K \times W_K$	$O(BSM^2)$	$O(2BSM+M^2)$	$O\left(\frac{1}{\frac{2}{M}+\frac{1}{BS} }\right)$
$V \times W_V$	$O(BSM^2)$	$O(2BSM+M^2)$	$O\left(\frac{1}{\frac{2}{M}+\frac{1}{BS} }\right)$
$Q \times K$	$O(BS^2M)$	$O(2BSM+BS^2H)$	$O\left(\frac{1}{\frac{1}{D}+\frac{1}{S} }\right)$
$P \times V$	$O(BS^2M)$	$O(2BSM+BS^2H)$	$O\left(\frac{1}{\frac{1}{D}+\frac{1}{S} }\right)$
$A \times W_O$	$O(BSM^2)$	$O(2BSM+M^2)$	$O\left(\frac{1}{\frac{2}{M}+\frac{1}{BS} }\right)$
$F \times W_{in}$	$O(8BSM^2)$	$O(BSM+4M^2)$	$O\left(\frac{8}{\frac{1}{M}+\frac{4}{BS} }\right)$
$F \times W_{out}$	$O(8BSM^2)$	$O(BSM+4M^2)$	$O\left(\frac{8}{\frac{1}{M}+\frac{4}{BS} }\right)$

上表给出了 LLM 主要的 8 个线性算子的 FLOPS、MOPS 和算术强度，这些开销在 LLM 推理过程中占主导地位。具体来说，这 8 个线性算子可以分为如下两类：

• proj：即 Projection 投影，是激活矩阵和权重矩阵相乘的过程。包括 MHA block 的 $Q \times W_Q, K \times W_K, V \times W_V$ 和 $A \times W_O$ 以及 FFN block 的两个 MLP 层。
• act-to-act：即 MHA block 的两次自注意力计算 $Q \times K$ 和 $P \times V$。

通过上表，我们可以得出如下几点结论：

1. 序列长度和批量大小对计算和访存开销的影响成正比。
2. $d_{\textrm{model}}$ 对 proj 算子的 FLOPS 和 MOPS 都具有二次的影响，
3. 序列长度对 act-to-act 算子的 FLOPS 和 MOPS 都具有二次的影响。在序列长度较小时，act-to-act 算子的计算量较小；但在序列长度较大时，act-to-act 算子的计算量较大。
4. 增大序列长度、批量大小、$d_{\textrm{model}}$，以及减少 head 的数量，都有助于提高算术强度。不过，序列长度和批量大小受显存限制不可能无限增加，$d_{\textrm{model}}$ 和 head 是超参数，可以看作是定值。所以，吞吐量提升的瓶颈在于显存。

增量推理

增量推理阶段，即从输出第一个 token 的过程，自回归地推理出后续的 token，直至最后一个 token 的过程。其计算和访存开销与输出的序列长度直接相关，用 $S_{out}$ 来表示其大小。对于增量推理阶段，情况比全量推理阶段要更加复杂，我们首先给出结论——对于 Decoder 的 8 个线性算子，其 FLOPS、MOPS 和算术强度如下表所示：

Stage	FLOPS	MOPS	Arithmetic Intensity
$Q \times W_Q$	$\sum_{i=1}^{S_{out} }O(BM^2)$	$\sum_{i=1}^{S_{out} }O(2BM+M^2)$	$O\left(\frac{1}{\frac{2}{M}+\frac{1}{B} }\right)$
$K \times W_K$	$\sum_{i=1}^{S_{out} }O(BM^2)$	$\sum_{i=1}^{S_{out} }O(2B[S_{in}+i-1]M+M^2)$	$\frac{S_{out} }{\sum_{i=1}^{S_{out} }O\left( \frac{2(S_{in}+i-1)}{M} + \frac{1}{B} \right)}$
$V \times W_V$	$\sum_{i=1}^{S_{out} }O(BM^2)$	$\sum_{i=1}^{S_{out} }O(2B[S_{in}+i-1]M+M^2)$	$\frac{S_{out} }{\sum_{i=1}^{S_{out} }O\left( \frac{2(S_{in}+i-1)}{M} + \frac{1}{B} \right)}$
$Q \times K$	$\sum_{i=1}^{S_{out} }O(B(S_{in}+i)M)$	$\sum_{i=1}^{S_{out} }O(BH[(S_{in}+i)(D+1)+D])$	$\frac{S_{out} }{\sum_{i=1}^{S_{out} }O \left( \frac{1}{D} + \frac{1}{S_{in}+i} +1 \right)}$
$P \times V$	$\sum_{i=1}^{S_{out} }O(B(S_{in}+i)M)$	$\sum_{i=1}^{S_{out} }O(BH[(S_{in}+i)(D+1)+D])$	$\frac{S_{out} }{\sum_{i=1}^{S_{out} }O \left( \frac{1}{D} + \frac{1}{S_{in}+i} +1 \right)}$
$A \times W_O$	$\sum_{i=1}^{S_{out} }O(BM^2)$	$\sum_{i=1}^{S_{out} }O(2BM+M^2)$	$O\left(\frac{1}{\frac{2}{M}+\frac{1}{B} }\right)$
$F \times W_{in}$	$\sum_{i=1}^{S_{out} }O(8BM^2)$	$\sum_{i=1}^{S_{out} }O(BM+4M^2)$	$O\left(\frac{8}{\frac{1}{M}+\frac{4}{B} }\right)$
$F \times W_{out}$	$\sum_{i=1}^{S_{out} }O(8BM^2)$	$\sum_{i=1}^{S_{out} }O(BM+4M^2)$	$O\left(\frac{8}{\frac{1}{M}+\frac{4}{B} }\right)$

首先注意，增量推理阶段是一个自回归的过程，因此总的 FLOPS、MOPS 和算术强度为每次推理出一个 token 的叠加，这也是表格中求和符号的由来。

其次，这里默认增量推理阶段采用 K/V Cache，因此需要 K/V Cache 的影响。K/V Cache 是一种用空间换时间的策略，因此它减少了 FLOPS，却又增加了 MOPS。具体来说，在第 $i$ 轮迭代时，已经在显存中缓存了长度为 $i-1+S_{in}$ 的 K/V 向量。此时，只需要计算当前 token 在 $W_K, W_V$ 上的投影，故此时 FLOPS 的计算复杂度与序列长度无关，即

$$\begin{aligned} O(BM^2) \end{aligned}$$

相应地，在第 $i$ 轮迭代时，需要从显存中读取长度为 $i-1+S_{in}$ 的 K/V 向量和计算当前 token 在 $W_K, W_V$ 上的投影所需的权重矩阵，即

$$\begin{aligned} O(2B[S_{in}+i-1]M+M^2) \end{aligned}$$

在后续的 MHA 计算中，第 $i$ 轮迭代的序列长度就变为 $S_{in}+i$。计算完 MHA 后，序列长度就恒为 $1$ 了，故增量推理阶段 FFN block 的相关指标与全量推理阶段相同。

通过上表，我们可以得出如下几点新的结论：

1. 输入序列长度的增加直接导致 K/V Cache 线性增加，于是访存开销随之增加。这样会降低 proj 的算术强度，但是却能够提升 act-to-act 的算术强度。

2. 输出序列长度的增加直接导致自回归解码迭代次数的增加，对计算和访存的影响一定会增加。除了对 K/V 向量的 proj 和 act-to-act 算子的 FLOPS 和 MOPS 具有二次的影响外，对其他算子的 FLOPS 和 MOPS 只是成倍增加。

3. 和全量推理的情况一样，增加批量大小和 $d_{\textrm{model}}$ 和减少 head 的数量，都有助于提高算术强度。

4. 输出序列长度对算术强度会有怎样的影响？下面分别就 K/V 向量的 proj 和 act-to-act 算子的算术强度进行推导。

$$\begin{aligned} & \frac{S_{out} }{\sum_{i=1}^{S_{out}} O \left( \frac{S_{in}+i-1}{M} + \frac{1}{B} \right)} \\ =\ & \frac{S_{out} }{\sum_{i=1}^{S_{out}} O \left( \frac{S_{in}+i-1}{M} + \frac{1}{B}{} \right)} \\ =\ & \frac{S_{out}}{O\left(\frac{(S_{in}-1)S_{out}}{M} + \frac{S_{out}(S_{out}+1)}{2M} + \frac{S_{out}}{B}\right)} \\ =\ & O \left( \frac{2S_{in}+S_{out}-1}{2M} + \frac{1}{B} \right) \end{aligned}$$

所以，输出序列长度的增加其实可以提高 K/V 向量 proj 的算术强度。

不过，如果要对 act-to-act 算子进行算术强度分析，涉及到如下的数列求和问题：

$$\begin{aligned} \sum_{i=1}^{S_{out}} \frac{1}{i+S_{in}} \end{aligned}$$

这相当于求调和级数的前 $S_{out}$ 项与前 $S_{in}$ 项的差。结合调和级数的前 $n$ 项和公式，得到

$$\begin{aligned} S(n) &= \sum_{i=1}^{n} \frac{1}{i} \\ \sum_{i=1}^{S_{out}} \frac{1}{i+S_{in}} &= S(S_{out}) - S(S_{in}) \\ & \approx \ln(S_{out}+1) - \ln(S_{in}+1) \\ &= \ln{\frac{S_{out}+1}{S_{in}+1}} \end{aligned}$$

所以，act-to-act 算子进行算术强度为

$$\begin{aligned} & \frac{S_{out} }{\sum_{i=1}^{S_{out} }O \left( \frac{1}{D} + \frac{1}{S_{in}+i} +1 \right)} \\ =\ & \frac{S_{out} }{O \left( \frac{S_{out}}{D} + \ln{\frac{S_{out}+1}{S_{in}+1}} + S_{out} \right)} \\ =\ & O \left( \frac{1}{\frac{1}{D}+1 + \frac{1}{S_{out}} \ln{\frac{S_{out}+1}{S_{in}+1}}} \right) \\ \end{aligned}$$

容易判断其单调性，输出序列长度的增加同样也会增加 act-to-act 算子的算术强度。
